Presses manuelles à assistance pneumatique
La presse manuelle à assistance pneumatique offre toute la précision de guidage d’une presse manuelle avec la puissance d’une presse pneumatique, elle combine le meilleur des deux technologies, assurant ergonomie, précision et une grande puissance délivrée sans effort inutile.
Le principal atout est de pouvoir tenir la pièce avec la main afin d’assurer un parfait centrage et guidage.
Ces presses sont utilisées pour des travaux de découpe, de pressage, de montage, de rivetage et d'assemblage pour lesquels une course de travail inférieure à 6 mm suffit.
La gamme EMG de presses manuelles à assistance pneumatique se compose de 8 modèles sur 4 bâtis différents.
La puissance nominale indiquée à une pression de 6 bars est proportionnellement réglable en standard de 3 à 6 bars (et en option de 0.5 à 6 bars).
| Puissance250 kg |
| Hauteur libre45 >> 185 mm |
| Profondeur de col de cygne80 mm |
| Course de travail*5.9 mm |
| Poids38 kg |
| Dimension de table170 x 150 mm |

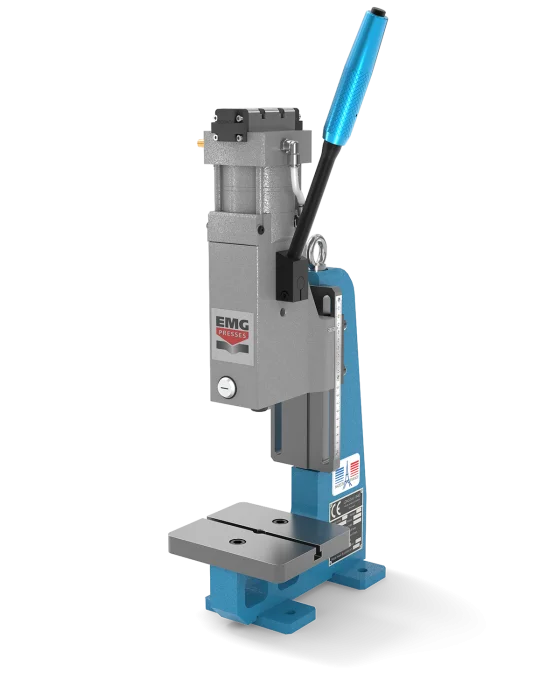

| Puissance500 kg |
| Hauteur libre45 >> 185 mm |
| Profondeur de col de cygne80 mm |
| Course de travail*5.9 mm |
| Poids38 kg |
| Dimension de table170 x 150 mm |
| Puissance750 kg |
| Hauteur libre80 >> 240 mm |
| Profondeur de col de cygne100 mm |
| Course de travail*5.9 mm |
| Poids95 kg |
| Dimension de table250 x 190 mm |

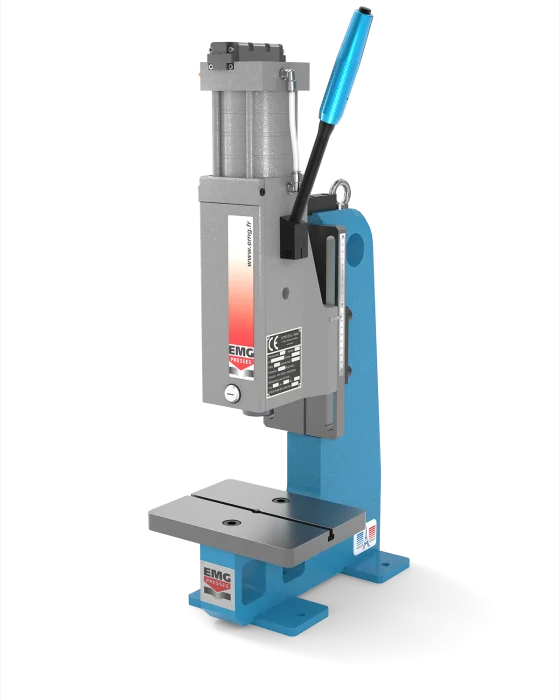

| Puissance1500 kg |
| Hauteur libre80 >> 240 mm |
| Profondeur de col de cygne100 mm |
| Course de travail*5.9 mm |
| Poids95 kg |
| Dimension de table250 x 190 mm |
| Puissance2 000 kg |
| Hauteur libre120 >> 280 mm |
| Profondeur de col de cygne130 mm |
| Course de travail*5.9 mm |
| Poids174 kg |
| Dimension de table300 x 220 mm |

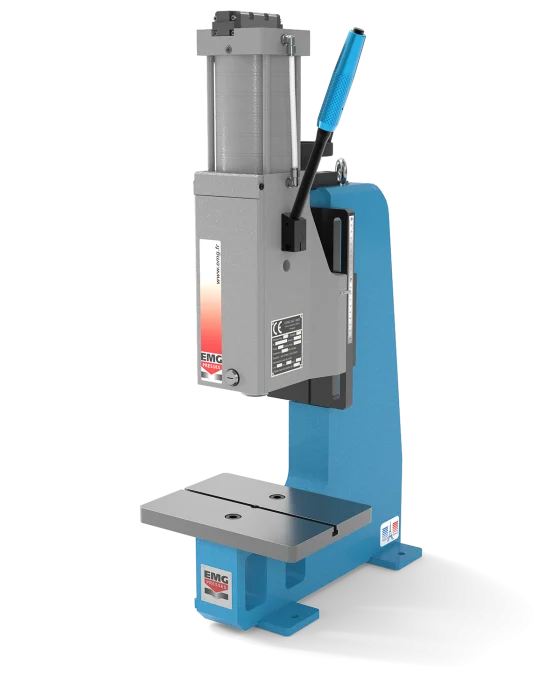

| Puissance3 000 kg |
| Hauteur libre120 >> 280 mm |
| Profondeur de col de cygne130 mm |
| Course de travail*5.9 mm |
| Poids175 kg |
| Dimension de table300 x 220 mm |
| Puissance4 000 kg |
| Hauteur libre120 >> 375 mm |
| Profondeur de col de cygne170 mm |
| Course de travail*5.9 mm |
| Poids290 kg |
| Dimension de table340 x 270 mm |

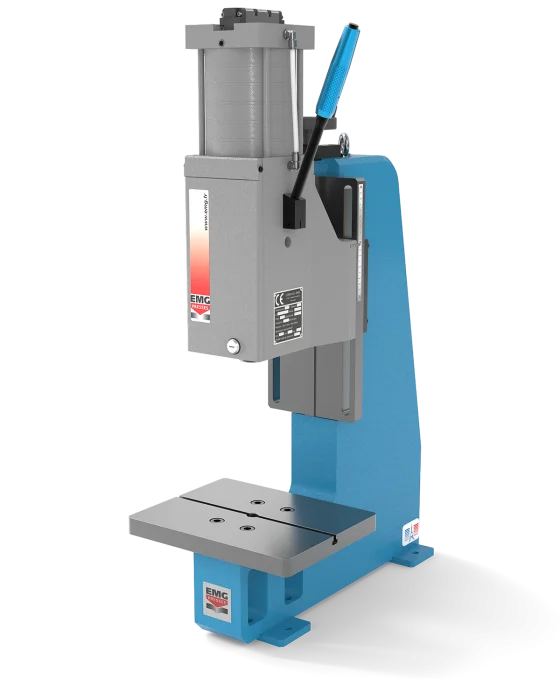

| Puissance5 000 kg |
| Hauteur libre120 >> 375 mm |
| Profondeur de col de cygne170 mm |
| Course de travail*5.9 mm |
| Poids290 kg |
| Dimension de table340 x 270 mm |
Applications
La course totale se réalise ainsi en 2 temps :
- Course d’approche manuelle :
L’actionnement du levier permet de réaliser la course d’approche jusqu’au point de contact des pièces à assembler tout en assurant leur positionnement.
- Course de travail pneumatique :
Une pression sur la commande pneumatique déclenche alors la course de travail avec la puissance pneumatique, sans aucune fatigue pour l’opérateur même avec une puissance délivrée de 5 tonnes.
La puissance nominale indiquée à une pression de 6 bars est proportionnellement réglable en standard de 3 à 6 bars (et en option de 0.5 à 6 bars).
